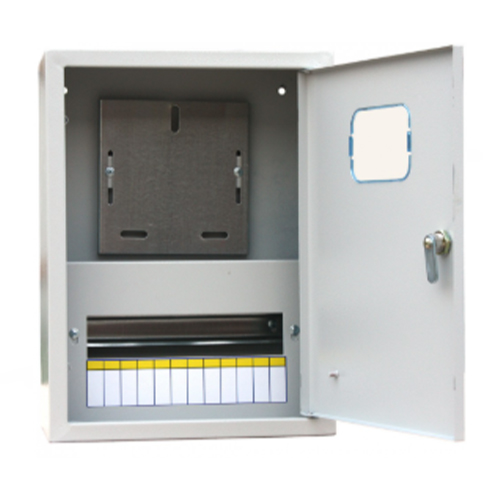

Металлический щит распределения и
учета «ЩРУ 1Н-12»


Металлические щиты ЩРУ 1Н-12 со степенью защиты IP-31 наружной установки
Металлические щиты со степенью защиты IP-31 ЩРУ 1Н-12 для навесного монтажа


Корпуса распределительных щитов имеют DIN-рейки для установки соответствующего типу корпуса количества модульной аппаратуры, конструктивные элементы для крепления шин N и PE, запирающуюся на ключ дверцу и оперативную панель, обеспечивающую защиту персонала от поражения электрическим током, даже при открытой дверце, а так же элементы для опломбирования узла учета, исключающие несанкционированный доступ к приборам.



Особенности:

  • Металлический корпус с полимерным порошковым покрытием
  • Современный дизайн
  • Степень защиты IP-31
  • Размер 500*300*155
  • Количество штук в упаковке - 1

Комплектация

  • Din-рейка
  • сальники ввода-вывода
  • фальш панель
  • смотровое окно

Модельный ряд

Комментарии

# Николай 20.01.2017 17:18
Подскажите, сколько предусмотрено ключей в комплекте с этим щитком и есть ли возможность заказать взаимозаменяемые с другими, заказанными у вас щитками, или в заводской комплектации поставить одинаковые замки на разные щитки?
О т в е т и т ь    |    О т в е т и т ь + ц и т а т а    |    Ц и т и р о в а т ь
# ОптТоргЩит 26.01.2017 10:05
Уважаемый Николай! При заказе оптовой партии таких металлических щитов можно заранее оговорить, какими должны быть установленные на дверцах замки. Обычно они идут с разными ключами. Однако, в случае необходимости можно произвести установку замков типа «master» на всю партию электрощитов и тогда любым из ключей можно открыть каждую дверцу. При любом раскладе с каждым замком идет по два одинаковых между собой ключа.



Кстати, в нашем ассортименте в разделе «Аксессуары для щитов» Вы можете найти и герметичные замки. Вот, они сразу имеют одинаковые ключи треугольной формы. Но для установки в корпусе «ЩРУ-1Н-12» такого замка потребуется несколько расширить соответствующее отверстие в дверце.
О т в е т и т ь    |    О т в е т и т ь + ц и т а т а    |    Ц и т и р о в а т ь
# Олег 17.02.2017 06:10
Интересует способ крепления щитка на стену,какие у него с тыльной стороны захваты.Возможно ли при большом заказе заранее оговорить сторону навешивания дверцы.
О т в е т и т ь    |    О т в е т и т ь + ц и т а т а    |    Ц и т и р о в а т ь
# ОптТоргЩит 17.02.2017 11:08
Уважаемый Олег! Изменить положение дверцы можно - завод-изготовитель принимает такие заявки на изменение конструкции электрощита, если в заказе не менее пятидесяти изделий одного вида. Что же касается креплений с обратной стороны, как говорится, лучше один раз увидеть, чем сто раз услышать:



Как видите, в этой модели имеются только четыре отверстия для установки электрического щита на плоской стене. Дело в том, что электрощитовое оборудование со степенью защиты IP31 устанавливается внутри помещений, а потому данный щит выпускается без каких-либо кронштейнов для крепления к столбам, какие можно встретить у герметичных вариантов.
О т в е т и т ь    |    О т в е т и т ь + ц и т а т а    |    Ц и т и р о в а т ь
# Семен Кулагин 31.03.2017 05:08
Не совсем понятен порядок монтажа электросчётчика при такой конструкции. Задняя стенка является ещё и монтажной панелью? Видимо счётчик ставится до установки щитка на стену? Получается, что если законтрагаить гайки с обратной стороны, счётчик нельзя снять, т.е. украсть без снятия щитка? Если так, как я надеюсь, то это даже плюс, так как делать буду для себя! Дин рейка покрашена в цвет и приварена к панели, т.е. несъёмная и неукорачиваемая или просто так кажется по фото? Тогда это не совсем то. Но если это так, можно подобрать аналог с оцинкованной рейкой просто прилагаемой к комплекту щитка?
О т в е т и т ь    |    О т в е т и т ь + ц и т а т а    |    Ц и т и р о в а т ь
# ОптТоргЩит 31.03.2017 06:37
Уважаемый Семен! Все Вы заметили правильно - и задняя стенка электрощита «ЩРУ 1Н-12» является съемной, выполняя при этом функции монтажной панели, и DIN-рейка приварена к корпусу, не будучи съемной. Модель разработана для установки внутри теплых и сухих помещений, где эксплуатация электрооборудования не требует нести расходы по обеспечению его сохранности и защиты от воздействия окружающей среды.

Если же Вам необходим щит учета со съемной панелью, съемной DIN-рейкой, герметичным уплотнителем на дверце, обратите внимание на модель аналогичного щитка, но имеющего степень защиты IP55:



Здесь выполнено все по-другому. Правда, и оптовая цена у изделия в два раза выше. И еще один вариант можно предложить в качестве альтернативного - Вы можете купить себе пустой щит типа ЩМП с монтажной панелью, а уже на нее установить свою съемную DIN-рейку и все остальное необходимое оборудование.
О т в е т и т ь    |    О т в е т и т ь + ц и т а т а    |    Ц и т и р о в а т ь
# Никита 03.06.2017 06:34
Указано, что смотровое окно идет в комплектации. Это значит, что оно съемное и его нужно самостоятельно устанавливать? В стандартной комплектации отсутствует замок, я правильно понимаю?
О т в е т и т ь    |    О т в е т и т ь + ц и т а т а    |    Ц и т и р о в а т ь
# ОптТоргЩит 23.08.2017 10:17
Уважаемый Никита! Пластиковые окошки в корпусах таких щитов действительно съемные. Они фиксируются специальными защелками, плотно прилегая к дверце. В стандартной комплектации они уже располагаются на своих местах. А замки нет. Их следует покупать дополнительно, но в наше время это не проблема. И наша Компания «ОптТоргЩит» тоже поставляет своим партнерам, занимающимся розничной продажей электрощитового оборудования, несколько видов замков. В частности для такого корпуса подходят модели «Euro Locks» или «Нора-М».

О т в е т и т ь    |    О т в е т и т ь + ц и т а т а    |    Ц и т и р о в а т ь
# Евгений Ищенко 23.08.2017 10:26
А чтобы такой щит ЩРУ 1Н закрепить на столбе, каким способом крепежа лучше воспользоваться? Есть какие-то стандартные варианты или нужно просто самостоятельно прикручивать проволокой?
О т в е т и т ь    |    О т в е т и т ь + ц и т а т а    |    Ц и т и р о в а т ь
# инженер Кононов 18.11.2017 15:43
Можно конечно же и самому сварганить некое крепление держащее на столбе, однако если полистаете сайт Опторгщита то в разделе аксессуары для электрощитов найдете - комплекты крепежей для электрощитов с отступом 10 или 20 см и без отступа, это как раз те комплекты, что рассчитаны именно для производимых компанией щитов, это как раз стандартизированный вариант.
О т в е т и т ь    |    О т в е т и т ь + ц и т а т а    |    Ц и т и р о в а т ь
