Электрический щит — это «сердце» и «мозг» системы электроснабжения дома или офиса. Хаотичное нагромождение автоматов, проводов и клеммников не только затрудняет обслуживание, но и создает прямую угрозу пожарной безопасности. Профессиональная организация пространства внутри щита подчиняется строгой логике: от вводного кабеля до конечного потребителя. В этой статье мы разберем пошаговую систему, которая превращает хаос проводов в понятную и безопасную инженерную конструкцию.
Этап 1: Планирование и разделение на зоны
Прежде чем взять в руки отвертку, необходимо расчертить схему на листе бумаги или в проектной программе. Каждый функциональный узел должен иметь свое место. Практика показывает, что эффективнее всего делить щит на три вертикальные или горизонтальные секции.

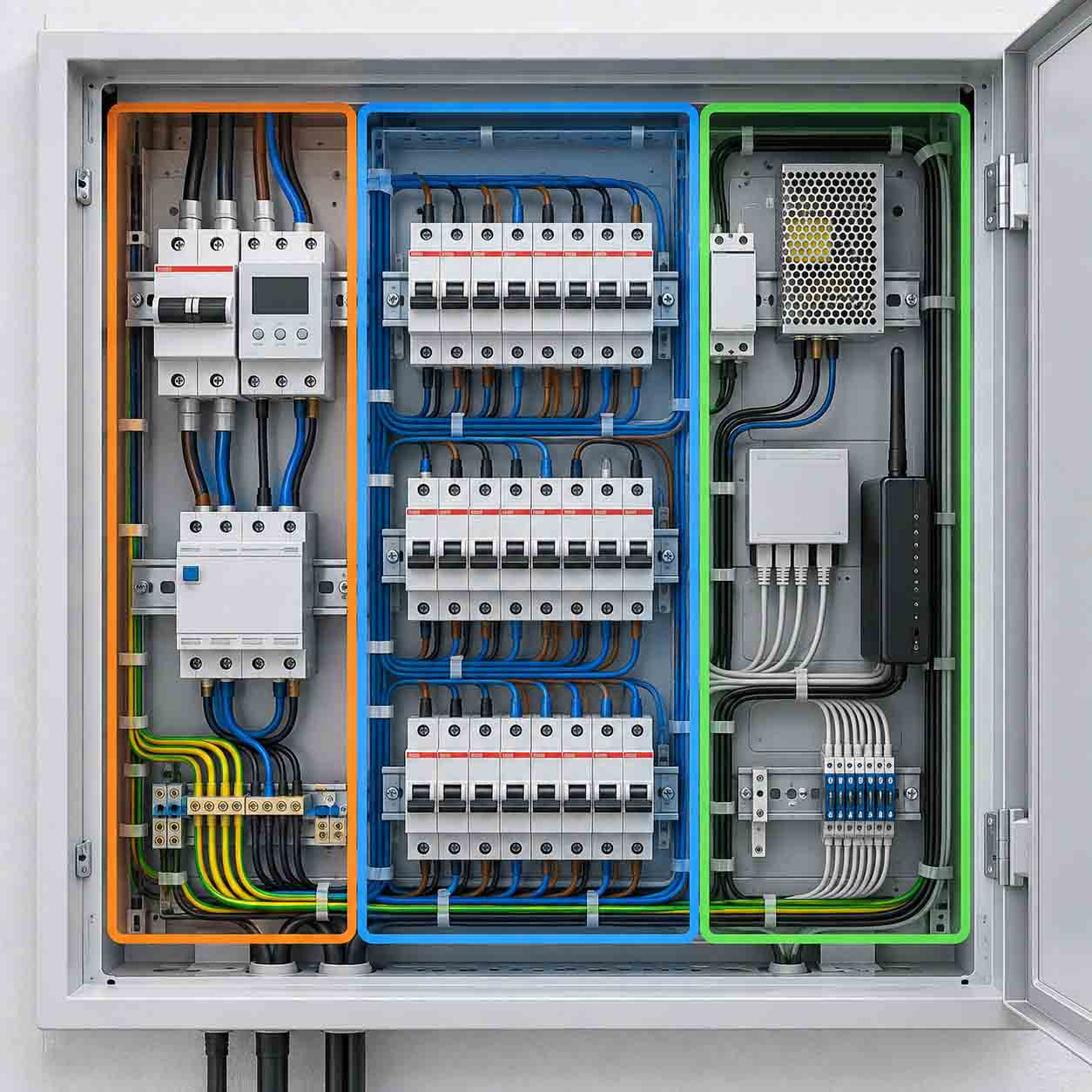

Примерная логика зонирования (сверху вниз):
- Вводная зона: вводной автоматический выключатель, устройство защитного отключения (УЗО) общего типа, реле напряжения.
- Распределительная зона: групповые автоматические выключатели (освещение, розетки, плита, бойлер).
- Слаботочная зона (при наличии): блоки питания видеонаблюдения, роутер, контроллеры «умного дома». Эти устройства монтируются в нижней части или на отдельной DIN-рейке, отделенной экраном.
Такое деление позволяет мастеру сразу понять маршрут прохождения тока и быстро локализовать неисправность.
Этап 2: Принципы монтажа проводов и жил

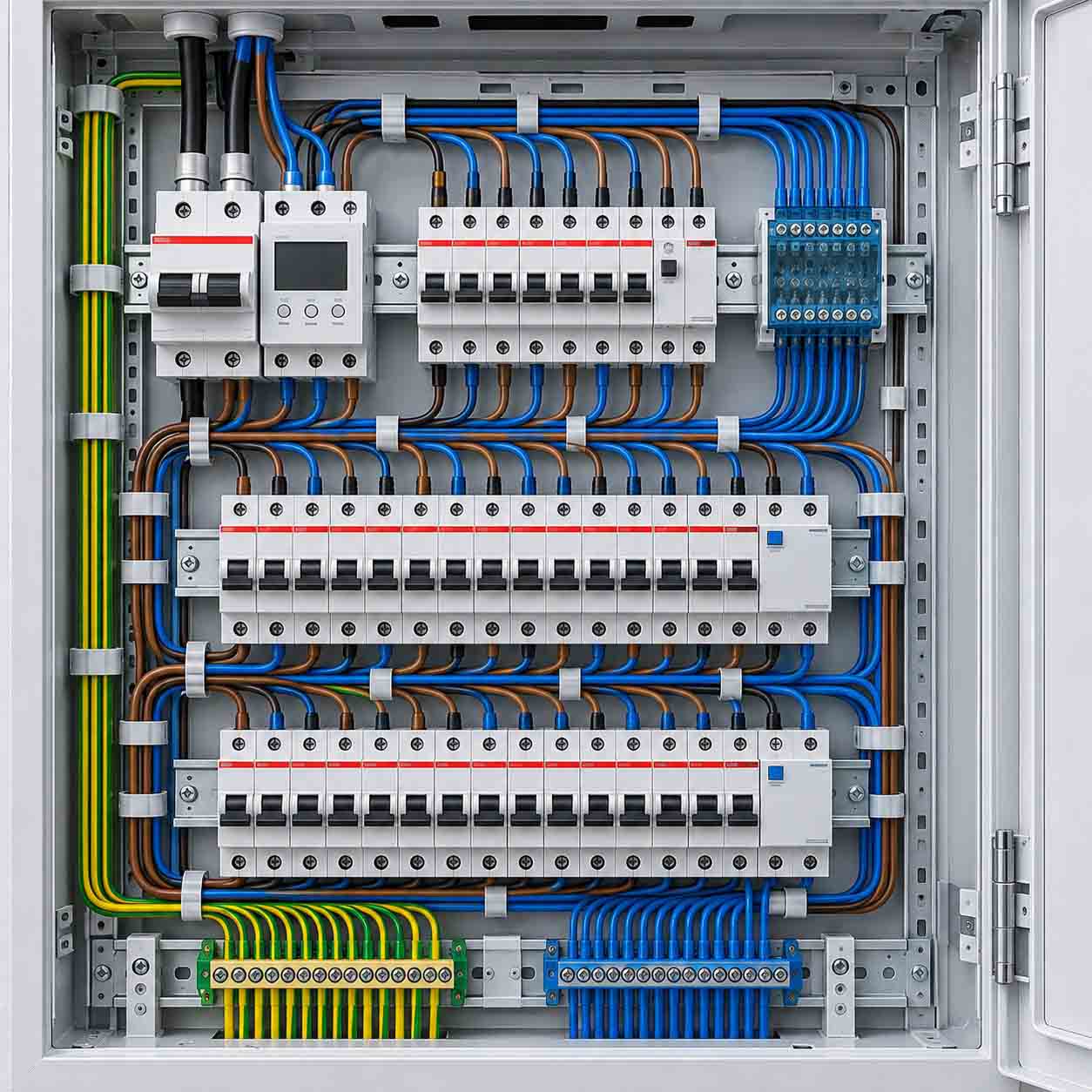

Организация пространства начинается с аккуратного обращения с кабелями. Многие новички ошибочно подключают автоматы сразу после зачистки провода, в результате чего внутри щита образуется «паутина». Чтобы этого избежать, соблюдайте три правила.
Список обязательных правил раскладки:
- Фиксация кабеля у входа: Все провода, входящие в щит, должны быть стянуты стяжками за 10-15 см до клеммников. Это предотвращает вырывание жил при случайном натяжении кабеля снаружи.
- Запас длины: Каждый проводник должен быть на 20-30% длиннее, чем требуется по прямой. Запас укладывается аккуратными змейками (гофрами) в задней части корпуса.
- Маркировка жил: На каждый провод необходимо надеть маркировочную бирку у клеммы автомата (фаза – L1, L2; ноль – N; земля – PE).
- Цветовая гармония: Группируйте провода по цветам изоляции: фазы – белый/коричневый/серый, ноль – синий, земля – желто-зеленый.
Этап 3: Оптимальные расстояния и группировка элементов
Пространство внутри щита ограничено, поэтому важна плотность монтажа без перегрева. Модульные устройства занимают места кратно 1 модулю (18 мм). Не стоит «лепить» автоматы вплотную к боковым стенкам корпуса, если это не предусмотрено конструкцией.
Рекомендации по расположению:
- Между верхним рядом DIN-реек и стенкой корпуса оставляйте не менее 5 см для ввода силовых кабелей.
- Устройства с высоким энергопотреблением (вводные автоматы, мощные УЗО на 63А) устанавливайте на расстоянии 1-2 модулей от слаботочных блоков во избежание наводок.
- Нулевые и заземляющие шины крепите сбоку или снизу, чтобы центральное пространство оставалось свободным для доступа рук.
Этап 4: Сравнение вариантов подключения

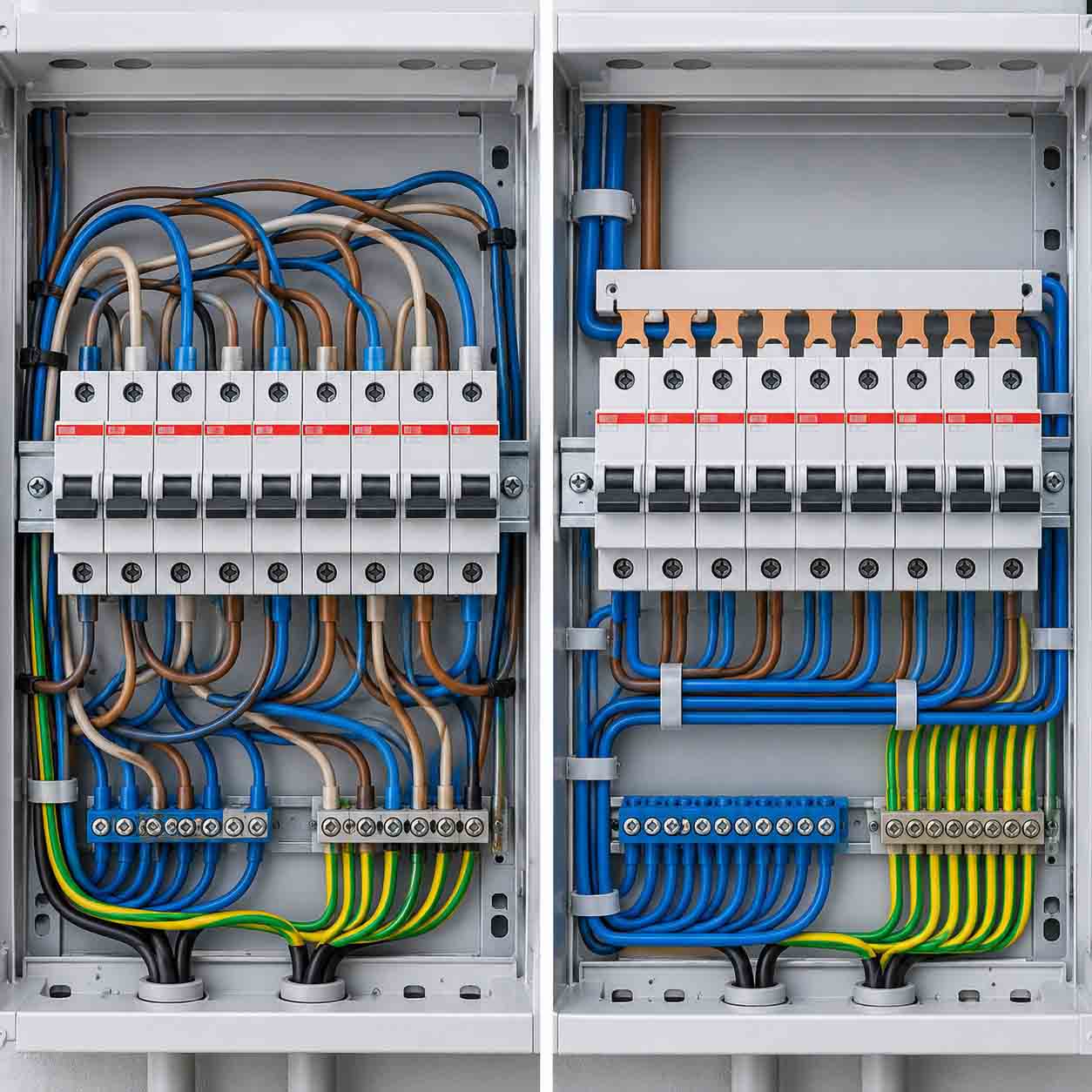

Организация пространства напрямую зависит от того, как вы соединяете автоматы между собой: перемычками из проводов или готовыми гребенками. Ниже представлен сравнительный анализ.
| Характеристика | Самодельные перемычки (скрутки / отводы) | Заводские гребенки (шины) |
|---|---|---|
| Визуальная эстетика | Низкая. Провода висят «венком», закрывают нижние клеммы. | Высокая. Жесткая шина создает ровный ряд. |
| Скорость монтажа | Низкая. Требуется резка, зачистка, изгиб каждого провода. | Высокая. Отрезал нужную длину и надел на автоматы. |
| Надежность контакта | Средняя. Зависит от опыта монтажника (ослабление со временем). | Высокая. Двойной профиль гребенки обеспечивает равномерное прилегание. |
| Удобство ремонта | Низкое. При отключении одного автомата нужно откручивать всю связку. | Высокое. Автомат легко снять, не разрывая питание соседних. |
| Риск ошибки (фаза/ноль) | Высокий. Можно случайно перепутать цвета на разных клеммах. | Низкий. Шина жестко задает потенциал для ряда. |
Вывод: для организации чистого и логичного пространства в щитах от 6 модулей и выше применение гребенок является стандартом де-факто.
Этап 5: Борьба с главными врагами порядка
Пространство в щите «съедают» три фактора: излишняя длина проводов, неправильно выбранный корпус и отсутствие распорок.
Чтобы избежать этого, придерживайтесь алгоритма из пяти шагов:
- Выбирайте корпус с запасом 20% (например, если нужно 12 модулей – берите на 18).
- Все многожильные провода (гибкие) перед зажимом в автомат опрессовывайте НШВИ-наконечниками. Это предотвратит торчащие «волоски» меди, которые замыкают соседние клеммы.
- Не смешивайте силовые и сигнальные кабели в одном лотке внутри щита. Разделите их пластиковой перегородкой или минимум 10 см воздуха.
- Подписывайте каждый автомат несмываемым маркером на наклейке (а не на самом пластике корпуса).
- Оставляйте пустую зону для будущих автоматов. Всегда предусматривайте место для расширения системы (хотя бы 2-3 модуля).
Этап 6: Техника безопасности при раскладке
Правильная организация пространства невозможна без соблюдения мер защиты самого мастера. Никогда не работайте в щите, который находится под напряжением (даже для проверки «просто посмотреть»).
Три железных правила:
- Перед началом раскладки убедитесь, что вводной автомат выключен и заклеен предупреждающей лентой.
- Оголенные концы проводов, которые временно не подключены, изолируйте колпачками.
- Провод PE (заземление) делайте максимально коротким и прямым, но без натяга — это самый важный проводник защиты жизни.
Идеальное пространство в щите — это когда через год после монтажа вы открываете дверцу и с первого взгляда понимаете, куда идет каждый провод, где находится резервная линия, и как отключить конкретную комнату. Системный подход (зонирование, маркировка, гребенки вместо «венков», запас длины) отличает любительскую сборку от профессиональной. Инвестируйте время в планирование и чистоту монтажа — это окупится часами сэкономленного времени при будущем ремонте или диагностике. Не бойтесь переделывать неудачные участки: аккуратность в щите — это не вопрос перфекционизма, а вопрос вашей безопасности.
